Čaute, ľudia! Ako dodávateľ Power RelayVýkonové relé, Z prvej ruky som videl, aké dôležité je zhášanie oblúka v týchto malých, ale životne dôležitých zariadeniach. V tomto blogu rozoberiem, prečo je zhášanie oblúka v silových relé taký veľký problém.
Začnime od základov. Výkonové relé je elektrický spínač, ktorý používa elektromagnet na ovládanie otvárania a zatvárania kontaktov. Keď prúd preteká cievkou relé, vytvára magnetické pole, ktoré sťahuje kontakty k sebe a umožňuje prúdu prechádzať obvodom. Keď sa však pokúsite prerušiť obvod otvorením týchto kontaktov, veci sa trochu zamotajú.
Keď sa kontakty začnú oddeľovať, vytvorí sa oblúk. Stáva sa to preto, lebo prúd neprestane tiecť okamžite. Keď sa medzera medzi kontaktmi začne zväčšovať, vysokoenergetické elektróny v prúde pokračujú v preskakovaní cez malý priestor, ionizujú molekuly vzduchu a vytvárajú vodivú plazmovú dráhu. Táto plazmová dráha alebo oblúk je v podstate nepretržitý tok elektrického prúdu vzduchom.
Teraz si možno pomyslíte: "No a čo? Je to len malá iskra." Ale verte mi, ten oblúk môže spôsobiť vážne problémy. Po prvé, oblúk vytvára veľa tepla. Toto teplo môže poškodiť kontakty relé. V priebehu času môžu byť kontakty preliačené, erodované alebo dokonca zvarené. Ak dôjde k zváraniu kontaktov, relé nebude schopné otvoriť obvod, keď má, čo môže viesť ku skratom a iným elektrickým poruchám.
Ďalším problémom je elektromagnetické rušenie (EMI) spôsobené oblúkom. Rýchla zmena prúdu a napätia spojená s oblúkom vytvára vysokofrekvenčné elektromagnetické vlny. Tieto vlny môžu rušiť ostatné elektronické komponenty v blízkosti a spôsobiť ich poruchu. Týka sa to najmä citlivých elektronických systémov, ako sú systémy v leteckom a kozmickom priemysle, zdravotnícke vybavenie alebo dokonca elektronika vašej každodennej domácnosti.
Oblúk môže navyše znížiť životnosť relé. Zakaždým, keď sa vytvorí a udrží oblúk, opotrebuje kontakty. To znamená, že relé sa bude musieť vymieňať častejšie, čo môže byť nákladné a nepohodlné, najmä v priemyselných aplikáciách, kde môžu byť prestoje extrémne drahé.
Ako teda vyriešime tento problém s oblúkom? Tu prichádza na rad zhášanie oblúka. Zhášanie oblúka je proces čo najrýchlejšieho zhášania oblúka, aby sa minimalizovali škody, ktoré môže spôsobiť. Na zhášanie oblúka vo výkonových relé sa používa niekoľko metód.
Jednou z bežných metód je použitie magnetického poľa. Keď magnetické pole pôsobí kolmo na oblúk, pôsobí silou na nabité častice v oblúku. Táto sila tlačí oblúk preč od kontaktov, čím sa predlžuje dráha oblúka a zvyšuje sa odpor. Keď sa odpor zvyšuje, prúd cez oblúk sa znižuje a nakoniec oblúk zhasne. Zhášanie magnetického oblúka je veľmi účinné najmä pri vysokoprúdových aplikáciách.
Ďalšou metódou je použitie kondenzátora alebo siete odpor - kondenzátor (RC). Kondenzátor môže uchovávať elektrickú energiu. Keď sa kontakty začnú otvárať, kondenzátor môže absorbovať prebytočnú energiu, ktorá by inak prešla do oblúka. To pomáha znížiť napätie na kontaktoch a v prvom rade zabrániť vzniku oblúka. RC sieť môže tiež tlmiť napäťové rázy spojené s prerušením obvodu, čím ďalej pomáha pri zhášaní oblúka.
Niektoré relé tiež používajú oblúkové žľaby. Zhášacie komory sú kovové platne alebo keramické konštrukcie, ktoré sú umiestnené v blízkosti kontaktov. Keď sa oblúk vytvorí, vtiahne sa do zhášacieho žľabu. Zhášacia komora ochladzuje oblúk odvádzaním jeho tepla a zväčšením plochy oblúka. To spôsobí, že oblúk stratí energiu a nakoniec zhasne.
Ale tu je vec: nie všetky výkonové relé sú vytvorené rovnako, pokiaľ ide o zhášanie oblúka. Ako aVýkonové relédodávateľa, viem, že výber správneho relé s účinnými schopnosťami zhášania oblúka je pre vašu aplikáciu rozhodujúci. Či už pracujete na malom DIY projekte alebo na veľkom priemyselnom systéme, spoľahlivé výkonové relé s dobrým zhášaním oblúka vám môže ušetriť veľa bolesti hlavy.

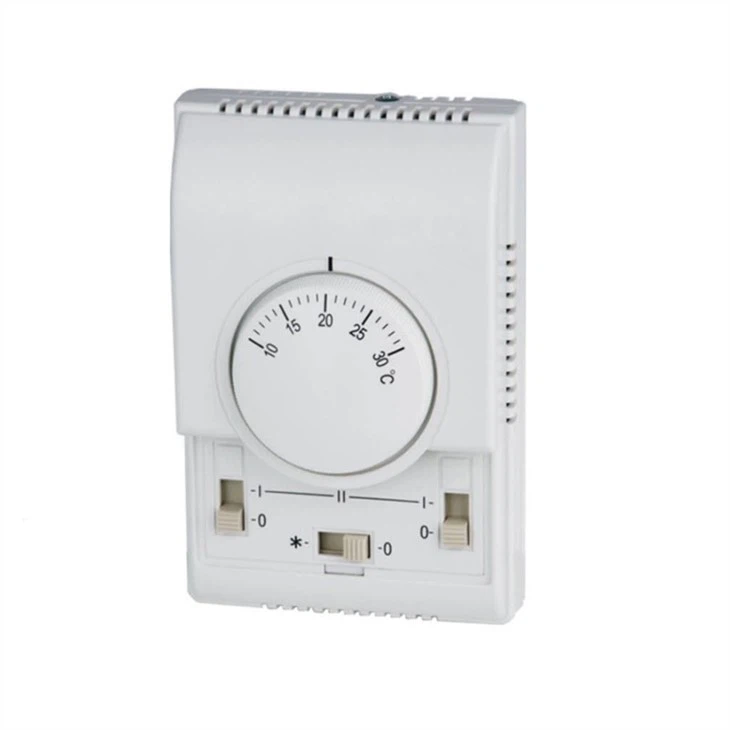

Poďme sa porozprávať o niektorých aplikáciách v reálnom svete, kde je zhášanie oblúka vo výkonových relé nevyhnutnosťou. Vezmite si napríklad priemysel HVAC (vykurovanie, ventilácia a klimatizácia). V systémoch HVAC sa výkonové relé používajú na riadenie prevádzky rôznych komponentov, ako sú kompresory, ventilátory a ohrievače. Relé so zlým zhášaním oblúka môže viesť k predčasnému zlyhaniu týchto komponentov, čo má za následok neefektívnu prevádzku a zvýšenú spotrebu energie. Použitie vysokokvalitného výkonového relé s efektívnym zhášaním oblúka zaisťuje, že systém funguje hladko a spoľahlivo. Môžete si tiež pozrieť súvisiace produkty, naprRatory SwitchaTeplotný termostatpre komplexnejšie nastavenie HVAC.
V automobilovom priemysle sa výkonové relé používajú na ovládanie rôznych elektrických systémov, ako sú svetlomety, stierače čelného skla a elektromotory. V pohybujúcom sa vozidle môže byť akákoľvek elektrická porucha nebezpečná. Zhášanie oblúka vo výkonových relé pomáha predchádzať skratom a iným elektrickým problémom, ktoré by mohli viesť k poruche alebo dokonca požiaru.
Pre priemyselnú automatizáciu sa relé vo veľkej miere používajú na ovládanie strojov, dopravných pásov a iných zariadení. Spoľahlivosť týchto relé je rozhodujúca pre nepretržitú prevádzku výrobnej linky. Zlyhanie relé v dôsledku problémov súvisiacich s oblúkom môže spôsobiť značné prestoje a finančné straty. To je dôvod, prečo je investícia do výkonových relé s dobrým zhášaním oblúka v priemyselnom prostredí jednoduchá záležitosť.
Na záver, zhášanie oblúka je kritickým aspektom výkonových relé. Chráni kontakty relé pred poškodením, znižuje elektromagnetické rušenie a predlžuje životnosť relé. Ako aVýkonové relédodávateľa, som odhodlaný poskytovať vysokokvalitné relé s vynikajúcimi schopnosťami zhášať oblúk. Či už potrebujete relé pre malý elektrotechnický projekt alebo veľké priemyselné aplikácie, mám pre vás všetko.
Ak máte záujem o kúpu výkonových relé alebo máte akékoľvek otázky týkajúce sa zhášania oblúka, neváhajte nás kontaktovať. Som viac než rád, že vám pomôžem nájsť správne riešenie pre vaše potreby. Poďme spoločne zabezpečiť, aby boli vaše elektrické systémy bezpečné, spoľahlivé a efektívne.
Referencie:
- Elektrotechnické učebnice energetických systémov a relé
- Priemyselné správy o výkone výkonových relé v rôznych aplikáciách
- Technické články o metódach zhášania oblúka v elektrických spínačoch
